SRT（立體定向放射外科）端到端體模產品介紹：
端到端幻影旨在為放射外科機器提供立體定位和劑量驗證。體模可用于各種放射治療應用，包括定期質量保證評估和驗收測試以及符合 AAPM TG-54 的端到端測試。體模還可用于在設備或軟件升級后進行重新評估。Charles W. Coffey, II, Ph.D. 建立了 Phantom Laboratory 用于構建 LiquiPhil Head Phantom 和 LiquiPhil Pelvis Phantom 的設計標準。2013 年，Phantom 實驗室與 Michael S. Gossman，MS，DABR，FAAPM 合作開發了具有咬合功能的 LiquiPhil™ Head Phantom，通過咬合托盤系統提供立體定向放射外科和放射治療質量保證。
可用的端到端模型

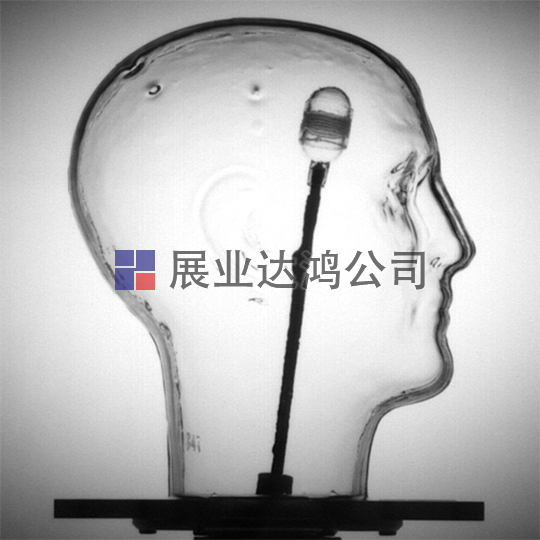

Head Phantom：充滿水的頭部，帶有可重新定位的腫瘤血管，可適應電離室、TLD、薄膜或劑量凝膠。非常適合使用光環和表面監測定位系統測試立體定向治療。具有咬合功能的 Head Phantom ：該型號類似于Head Phantom，增加了咬合功能，用于固定咬合托盤系統。Pelvis Phantom：真人大小的骨盆模型，帶有可重新定位的腫瘤血管，可適應電離室、TLD、薄膜或劑量凝膠。非常適合常規和 IMRT 計劃的治療前驗證。
設計
體模的設計提供了定位和照射序列的完整模擬。解剖學上準確的模型充滿水，以模擬人體軟組織的輻射吸收和散射。Phantom 的重型外殼設計用于容納正確定位頭架所需的錨定螺釘。通過操縱外部定位桿，可以將稱為腫瘤血管的內部容器定位在頭部形狀內的任何位置。該容器可以填充輻射敏感凝膠以進行對齊評估，也可以填充輻射劑量計以進行定量劑量測量。具有咬合功能的頭部模型具有可移動的下頜和上牙，可用于咬合托盤系統的使用。對于常規和 IMRT 劑量分布和驗證，Pelvis Phantom 是用于治療劑量遞送的最終質量驗證以及比較不同治療計劃的遞送劑量分布的出色工具。
立體定位
體模提供了立體定向定位的準確評估。使用非光敏膜、TLD 或小型離子室對劑量敏感凝膠進行評估。腫瘤血管或腔室位于體模的頭部形狀內，放射外科手術頭框架連接到體模。遵循標準協議以通過 CT 或 MR 成像定位患者腫瘤的 x、y 和 z 坐標。然后將體模安裝在放射外科系統中并進行照射。一旦輻射完成，腫瘤血管就會從模型頭部移除，并評估劑量或劑量分布。
幻影材料
Phantom 的外殼由 ¼” 醋酸丁酸纖維素片制成，這是一種因其強度和低吸水性而選擇的透明材料。外殼安裝在聚碳酸酯端板上。腫瘤端口和蓋板組件通過尼龍螺釘連接到端板上。蓋板可拆卸以進行內部訪問。在將體模運送給客戶之前，他們所有的接縫都經過測試，以確保防水密封。實驗室為每個 提供一個木制儲物箱。對于具有咬合特征的 Head Phantom，上牙由模擬骨骼的聚氨酯澆鑄而成，下頜由透明聚氨酯澆鑄而成。
腫瘤組裝
腫瘤血管由 Barex模制而成，Barex是一種不透氧材料，非常適合與輻射敏感凝膠一起使用。Head Phantom 包含三個腫瘤血管，一次在模型中使用一個血管。頭部幻影血管內長4cm，內徑2cm，兩端半徑1cm。盆腔腫瘤血管內徑10cm，內長12cm。腫瘤血管的兩端在中心擰在一起，以便于進入血管。用戶可以通過操縱體模的外部定位桿將腫瘤血管定位在頭部形狀內的任何位置。到達所需位置后，通過手動擰緊旋轉球上的鎖緊螺母和定位桿上的鎖緊螺栓，將氣缸鎖定到位。
可選設備
可選的 TLP211 插頭固定器安裝在腫瘤血管中，設計用于固定 5 毫米的 TLD 插頭。
可選的 TLP212 和 TLP213 膠片支架安裝在腫瘤血管中，可將劑量測定膠片牢固地固定到位。
