X22雙向TTL光纖轉換器產品介紹

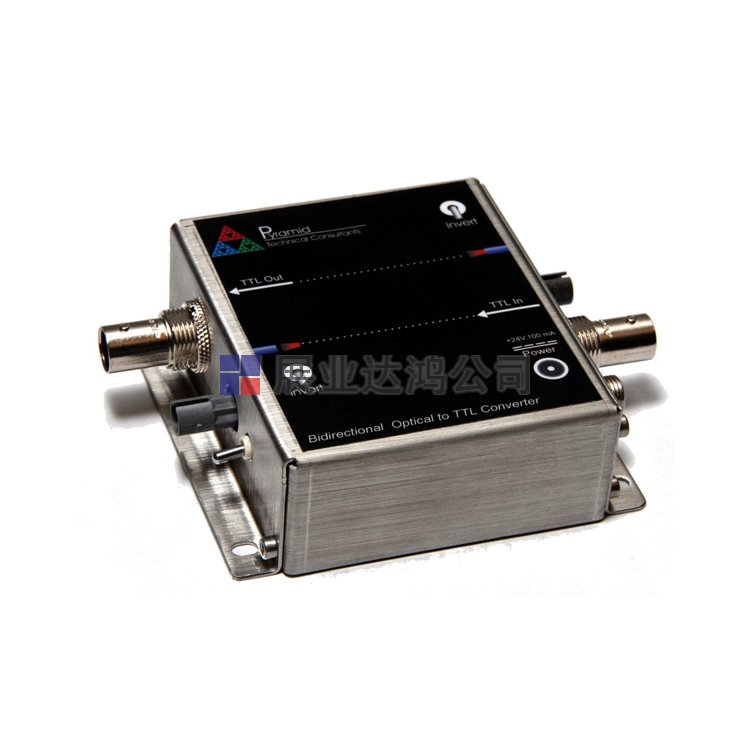

X22 是一個雙向 TTL 到光纖轉換器，外形小巧。它允許用戶在光纖信號和數字電壓信號之間進行轉換。該裝置由隔離電源獨立供電，當兩個 X22 成對使用時，可在 TTL 輸入和輸出之間實現高壓隔離。轉換的極性可通過兩個物理開關進行配置，每個方向一個。TTL 輸入可以是高阻抗或 50 歐姆，可通過訂購時指定的內部跳線進行設置。光纖連接器可以是您訂購時指定的 ST 型或 Versatile Link 型。X22 采用堅固的組件制造，可在多種操作條件下提供可靠的性能。X22 可用于使用標準波特率將 UART 通信信號（如 RS232）與光纖轉換。對于可以驅動 30mA 的單向 TTL 到光纖應用，TF-1可能是更簡單的選擇。如果您希望將信號“扇出”到多個光纖輸出，請參閱X14設備。
X22雙向TTL光纖轉換器產品特征
將光纖信號轉換為 TTL，將 TTL 轉換為光纖
以標準 RS232 波特率工作
在任一方向切換可選極性
可選擇 ST 卡口或 Versatile Link 光纖連接器
可見光（650 nm 紅色）
兼容 1mm 塑料或 200 um HCS 多模光纖
TTL輸入可以是高阻抗（> 1 Mohm）或50 ohm，內部跳線可選
可選 DIN 導軌安裝
緊湊型不銹鋼底盤
X22雙向TTL光纖轉換器產品應用
大型分布式系統中的觸發和邏輯電平信號傳遞
高壓數字 I/O 隔離
通用UART或RS232光纖轉換或隔離
通用邏輯信號轉換
