波蘭Pro-Project RF Geometry透視對準檢測模體

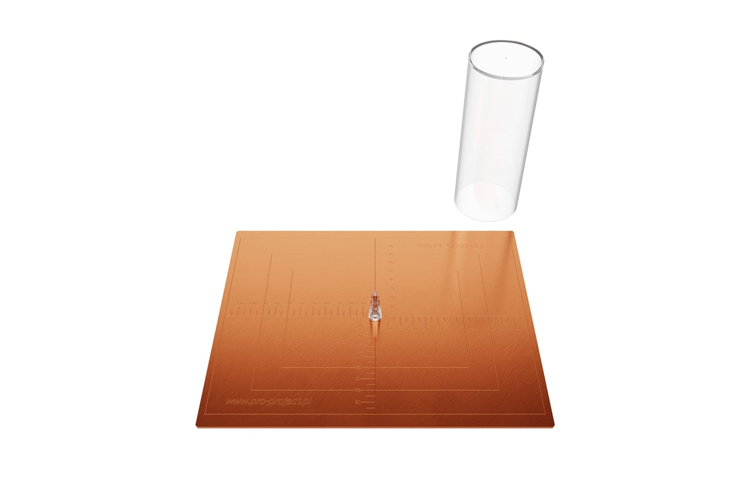

該設備可輕松指示 1 m 焦膜距離 (FFD) 處的 1% 或 2% 錯位，但它可用于任何 FFD。它由一塊 20 x 25 厘米的平板組成，表面蝕刻有 14 x 18 厘米的圖案。它還可用于檢查透視對準和準直。
鋼球安裝在 15 厘米高的透明塑料圓柱體兩端的圓盤中心。當球彼此重疊并與膠片成直角時，如果中心光線真正垂直于膠片，則它們的圖像將顯示為一個。還可以確定不正確角度的大致程度。
波蘭Pro-Project RF Geometry透視對準檢測模體特點
符合：
– IEC 61223-3-3
CE認證
該手冊提供了進行每項測試、結果評估和注冊的詳細指南
波蘭Pro-Project RF Geometry透視對準檢測模體規格
尺寸：200 x 250 毫米
銅板刻有 5 毫米刻度
150 x 60 mm 圓柱體，其底座中心嵌入鋼球 – 梁對準
用于在 0° ÷ 1.5° 范圍內控制垂直 X 射線束的錐體（可選，代替圓柱體 – 為了更簡單的測量）
