波蘭Pro-Project RF AAPM15 DSA模體
該數字減影血管造影 (DSA) 模體遵循 AAPM（美國醫學物理學家協會）- 診斷 X 射線成像委員會數字放射學/熒光檢查任務組第 15 號報告中的建議。Phantom 旨在評估 DSA 系統的數字功能，可用于檢查：對比度范圍、分辨率、線性度、均勻性、放大器動態范圍、配準精度和減法有效性。其模塊化結構允許以非常簡單和準確的方式設置所需的測試配置。
波蘭Pro-Project RF AAPM15 DSA模體特點
符合：
– AAPM 報告第 15 號 - 數字減影血管造影的性能評估和質量保證 - 診斷 X 射線成像委員會數字放射線照相/熒光照相任務組 - 1985 年 5 月
– IEC 61223-3-1
CE認證
該手冊提供了進行每項測試、結果評估和注冊的詳細指南

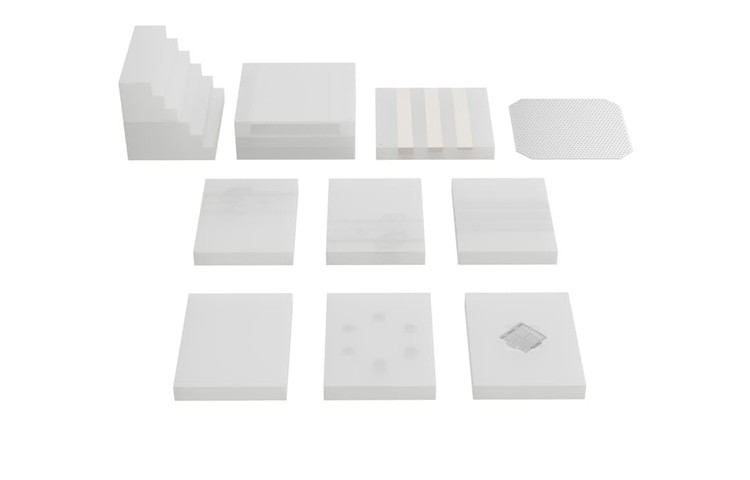

波蘭Pro-Project RF AAPM15 DSA模體規格
第一節和第二節
階梯楔模塊，6 個階梯楔（每個高 25.4 毫米），用于測試動態范圍。可折疊成 203.2 x 203.2 x 76.5 毫米的實心塊。
第三節
帶有空間的槽塊可容納其他測試模塊。
外部尺寸：203.2 x 203.2 x 76.5 毫米。
插槽尺寸：203.2 x 152.4 x 25.4 毫米。
登記牌
由鋁制成，帶有一系列 3.18 毫米孔。
尺寸：203.2 x 203.2 x 1.5 毫米
骨斷面
具有三個寬度為 25 毫米、厚度為 5、10 和 15 毫米的 PTFE 條。
尺寸：203.2 x 203.2 x 25.4 毫米
高對比度分辨率部分
包含用于線對分辨率評估的圖案（從 0.6 到 5.0 LP/mm）。
由于有專用的凹槽，測試圖案可以放置在不同的方向。
尺寸：203.2 x 203.2 x 25.4 毫米
空白刀片
與其他模塊一起使用形成掩模板。
尺寸：203.2 x 152.4 x 25.4 毫米
線性插入件
包含 6 個不同碘厚度和濃度的碘區域（直徑 19 毫米）：0.5、1.0、2.0、4.0、10.0 和 20.0 mg/cm²。
尺寸：203.2 x 152.4 x 25.4 毫米
低對比度動脈插入物
包含3組模擬血管組（直徑0.5、1.0、2.0和4.0毫米），每個血管組包含不同的碘濃度：2.5、5.0和10.0 mg/cc。
尺寸：203.2 x 152.4 x 25.4 毫米
150 mg/ml 碘動脈插入物
3組模擬血動脈（厚度1.0、2.0、4.0mm），每組包括動脈和動脈瘤，其大小分別為動脈直徑的1/4、1/2和3/4。
尺寸：203.2 x 152.4 x 25.4 毫米
300 mg/ml 碘動脈插入物
3組模擬血動脈（厚度1.0、2.0、4.0mm），每組包括動脈動脈和動脈瘤，其大小分別為動脈直徑的1/4、1/2和3/4。
尺寸：203.2 x 152.4 x 25.4 毫米
手提箱
