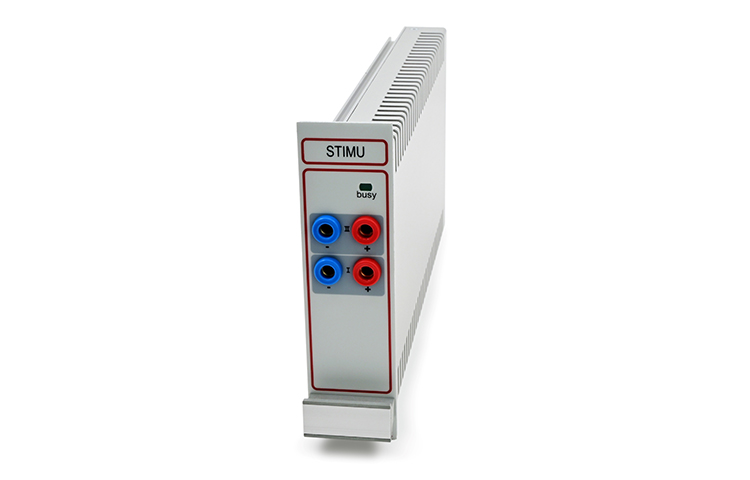

德國SPL Elektronik STIMU電刺激設備測試儀
GS測試模塊STIMU用于對使用直流、低頻、中頻或干擾電流的電療設備進行功能測試。STIMU檢查電流和電壓的均方根值、干擾電流設備的差拍、直流分量和頻率。使用該插件模塊進行測試需要GS基本單元和ACTIMED測試程序。信號被顯示出來，并且可以作為測試記錄存儲。
STIMU確定以下測量值：
-均方根電流和均方根電壓（最大值、均方根值、曲線圖）
-用于顯示的輸入信號的值
-輸入信號和rms信號的頻率
-DC分量
-干擾電流
-拍頻
GS STIMU模塊提供兩個測量通道，可編程調節負載電阻值：500、1000和2700歐姆。外部電阻器提供80歐姆的負載電阻。
均方根電流和均方根電壓的測量：
電壓和電流的均方根值的測量通過均方根值轉換器進行。該單元將測量通道1或2處的信號或這兩個信號的總和轉換為真實的均方根值。
頻率測量：
可以對原始信號以及均方根值信號或干擾信號進行信號頻率的確定。
直流分量：
DC分量的測量通過時間常數為400ms的低通濾波在通道1上進行。
干擾電流的測量和拍頻的確定：
干擾電流裝置有兩個電刺激通道，其中一個通道很可能具有固定的振幅和頻率，另一個通道具有固定振幅和可變頻率或相位。如上所述，可以針對每個通道測量各個通道的電流和頻率值。此外，干擾電流被測量為兩個單獨通道之和的均方根值，并且可以圖形顯示。
德國SPL Elektronik STIMU電刺激設備測試儀特點
信號的圖形顯示
計算機軟件自動測量序列
測量干擾電流值
浮浮體的識別
測量有效電流和電壓
德國SPL Elektronik STIMU電刺激設備測試儀規格
|
均方根值測定的頻帶 |
30 kHz |
|
輸入信號均方根值的確定
|
± 5% |
|
直流分量的測量（在通道1處） |
± 5% |
|
干擾電流信號的測量 |
± 5% |
|
最大值的測量 |
± 5% |
|
正弦波信號的頻率測定 |
0.5 Hz-10 kHz，±0.1 Hz或測量值的1% |
